オゾンで除菌
新型コロナウイルスやインフルエンザウイルスも除菌
あなたの職場の感染症対策はオゾンラインにお任せください！
大阪府立大学・日本メタル工業共同開発 日本・ドイツ合作開発
新ウイルス除菌器（空気清浄機）とは
オゾンライン
オゾンラインは新型コロナウィルス、
インフルエンザウィルスや、その他ウイルス類の除菌を行う装置です。
オゾンランプにてオゾンガスを発生させてウィルス菌を除菌します。
オゾンガス濃度は人体に害が出ない基準値以下で、室内にて循環ができるため換気は不要です。※
また、消耗品の交換頻度も少なく、お手入れも簡単です。
※試験データによる数値上の見解を記したものであり、建築基準法に定められている換気が不要であるということではありません。
日本・ドイツ合作開発 特許出願中

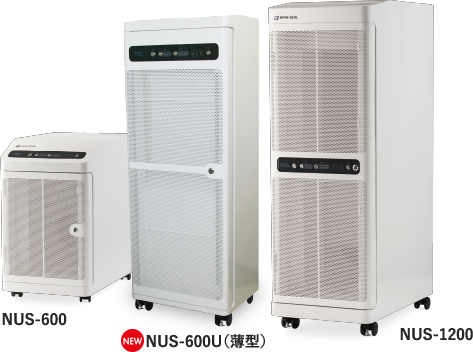

NUS-600 ｜ NUS-600U（薄型） ｜ NUS-1200

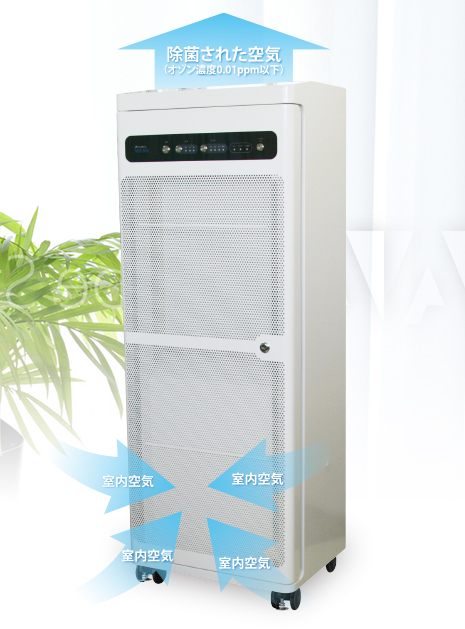

- 室内空気（ウイルス、細菌、カビの胞子、花粉、たばこの煙、ほこり等を含んだ空気）が、前面ドアから入ります。
- 『オゾンランプ』にて除菌します。
- 『除菌触媒ユニット』にて残除菌を行い、オゾンガスを0.01ppmまで低減させます。
（日本産業衛生学会が勧告する許容濃度は0.1ppm以下） - 空気は『高性能ファン』により上部排出口から室内に循環されます。そのため、室内の換気は必要ありません。
オゾンラインには新規開発された技術が取り入れられています
大阪府立大学 × 日本メタル工業大阪府立大学の「オゾン除菌技術」と「オゾンろ過技術」を取り入れ、オゾン放出を0.01ppm以下に抑えることに成功。
ドイツ × 日本世界をリードするドイツ製の高密度フィルターにより、浮遊粉塵粒径0.2ミクロンを99.9％捕集することに成功。
オゾンラインの有効性
- ウイルス
- 1. ノロウイルス、ロタウイルス
- 2. インフルエンザウイルス
- 3. コロナウイルス
- 4. SARS等の新型ウイルス
- 5. アデノウイルス、サイトメガロウイルス、RSウイルス
- 6. 麻疹ウイルス、水痘ウイルス
- 除 菌
- 1. 大腸菌（病原性も含む）
- 2. 結核菌、赤痢菌、コレラ菌（特定感染症の病原菌）
- 3. カビ（放線菌や水虫などの白癬菌）
- 4. 緑膿菌、肺炎球菌（院内感染の菌、
老人の誤嚥性肺炎の菌） - 5. レジオネラ菌
（温泉などの高温耐性菌）
- 脱 臭
- 1. アンモニア（汗、体臭、ペット臭）
- 2. ホルムアルデヒド（シックハウス）
- 3. メッキや塗装などの有機溶媒
- ● すべて空気中を対象。
液ダメや室内の水に溶けているもの、壁や家具に付着しているものは不可。
オゾンラインの特長・
選ばれる理由
- 最大特長
- 浮遊ウイルス・浮遊粉塵の除菌・捕集率
- オゾン放出
- 浮遊ウイルス・浮遊粉塵の除菌・捕集率
業界最速！ 稼働18分で99.0％ウイルス除菌※
オゾンラインは浮遊ウイルス数を
短時間（18分）で99.0％以上の除菌※効果が認められました。
尚、他社類似製品は、2時間～4時間が
必要です。
※25m3空間
※試験実施機関一般財団法人北里環境科学センター
※2020／9月現在当社調べ

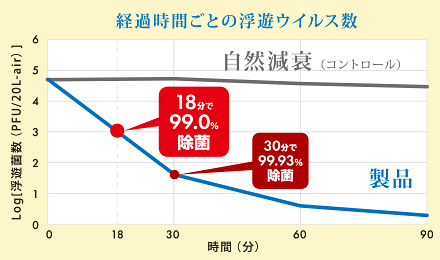

空気清浄機による浮遊ウイルスの抑制性能評価試験（25m3空間）
NUS-120型テスト機 試験番号 北生発2020 0205号
オゾンラインの仕組み
稼働18分で99.0％
ウイルス除菌できる

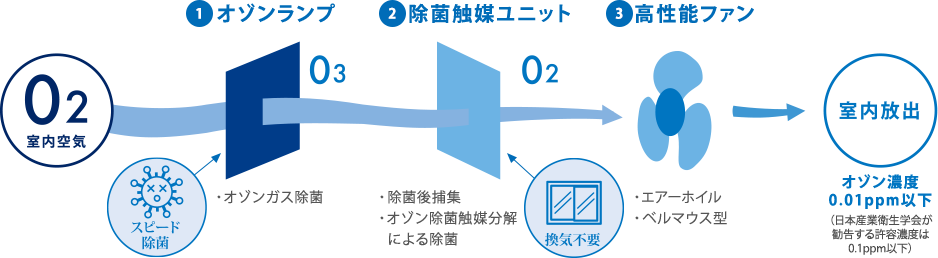

オゾンライン内部構造
- 1オゾンで除菌
- オゾンランプ室内空気（ウイルス、細菌、カビの胞子、花粉、たばこの煙、ほこり等を含んだ空気）が、前面ドアから入り、
オゾンにて除菌します。稼働18分で99.0％以上の除菌が可能です。
（北里環境科学センターによる試験データより）
- 2残除菌、オゾン低減
- 除菌触媒ユニット除菌、捕集を行い、またオゾンを低減するための触媒を開発することにより、オゾンの排出を0.01ppm以下にすることに成功しました。
（日本産業衛生学会が勧告する許容濃度は0.1ppm以下）
ドイツ製プリーツフィルターを採用しており、浮遊粉塵粒径0.2ミクロンを99.9 ％捕集します。
- 3低騒音、高性能のファン
- 高性能ファン
『高性能ファン』により空気は上部排出口から室内に循環されます。そのため、室内の換気は必要ありません。※
- 入口にはベルマウスを取り付けています。
- インペラ（羽根車）は、飛行機の羽根のような
二重構造により高い性能を発揮します。
※試験データによる数値上の見解を記したものであり、建築基準法に定められている換気が不要であるということではありません。
- 消耗品の交換が少ない
-
- オゾンランプ／2年に1回程度の交換
- 除菌触媒ユニット／2年に1回程度の交換
操作
押しボタンだけの操作
オゾンラインの製品仕様
| 型式 | NUS-600 | NUS-600U（薄型） | NUS-1200 | ||||||
|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
|||||||
| 除菌広さ （天井高さ2.3m） |
〜20畳（〜33m2） | 〜20畳（〜33m2） | 〜40畳（〜66m2） | ||||||
| 装置大きさ | 幅600mm×奥行700mm ×高さ1000mm |
幅600mm×奥行450mm ×高さ1600mm |
幅600mm×奥行750mm ×高さ1700mm |
||||||
| 重量 | 91kg | 91kg | 150kg | ||||||
| 電源（V）/Hz | AC100V／50・60Hz | AC100V／50・60Hz | AC100V／50・60Hz | ||||||
| 最大処理風量 | 6m3/min | 6m3/min | 12m3/min | ||||||
| オゾンランプ※ | 4W×2本 | 4W×2本 | 4W×4本 | ||||||
| 風量（3段切替） | 強 | 中 | 弱 | 強 | 中 | 弱 | 強 | 中 | 弱 |
| サイクル | 60Hz | 50Hz | 38Hz | 60Hz | 50Hz | 38Hz | 60Hz | 50Hz | 38Hz |
| 騒音 dB（A） | 55dB （A） |
53dB （A） |
48dB （A） |
55dB （A） |
53dB （A） |
48dB （A） |
56dB （A） |
53dB （A） |
52dB （A） |
| 消費電力量 Wh | 200w/H | 130w/H | 70w/H | 200w/H | 130w/H | 70w/H | 300w/H | 210w/H | 100w/H |
※ファンが停止すれば自動的にオゾンランプは停止します。
用途
病院
飲食店
介護施設
保育園、幼稚園、小学校など
幼児・児童のいる教育施設
オゾンラインの納入実績
- 大阪市立十三市民病院（大阪府）
- 京都大学医学部附属病院（京都府）
- 水島中央病院（岡山県）
- グリーンアルス伊丹（兵庫県）
- JA全農えひめ（愛媛県）
- その他企業の会議室、社員食堂など
オゾンラインのよくあるご質問
- オゾンは安全ですか？
- オゾンは、濃度によって有害となり人体にも動物にも影響を与えます。
日本のオゾン基準が定められおり、室内環境基準0.1ppm以下であれば人体への影響はないとされています。 - オゾンラインのメンテナンス頻度は？
- 消耗品の交換があります。
・オゾンランプ/2年に1回程度の交換
・除菌触媒ユニット/2年に1回程度の交換 - オゾンラインを購入するには？
- 弊社が販売元になりますのでお問い合わせお願い致します。
- オゾンラインは、ペットに害がありますか？
- オゾンは、濃度によって有害となり人体にも動物にも影響を与えます。
日本のオゾン基準が定められおり、室内環境基準0.1ppm以下であれば人体への影響はないとされています。人間より小さなペットでも影響はございません。 - どのような菌やウィルスに効きますか？
- 大腸菌、結核菌、赤痢菌、コレラ菌、カビ菌、肺炎球菌などがあります。
ノロウィルス、ロタウイルス、インフルエンザウィルス、SARS等の新型ウィルスなどに効果があります。 - オゾンラインはどのくらいの広さまで使えますか？
- 機種によって対応面積が異なります。詳細はオゾンラインの製品仕様をご確認下さい。 NUS-600 ～20畳（～33m2）NUS-1200 ～40畳（～66m2）
- オゾンラインはどのような場所で使えますか？
- オゾン製品が設置される主な施設として以下のようなものがあげられます。
医療関係：病院・待合室・診察室・病室・処置室・医務室
その他施設：老人ホーム・介護施設・学校・幼稚園・保育園・美容室・理髪店・動物病院・
ペットショップ・会議室・ホテル・旅館・飲食店
金融機関・行政機関
